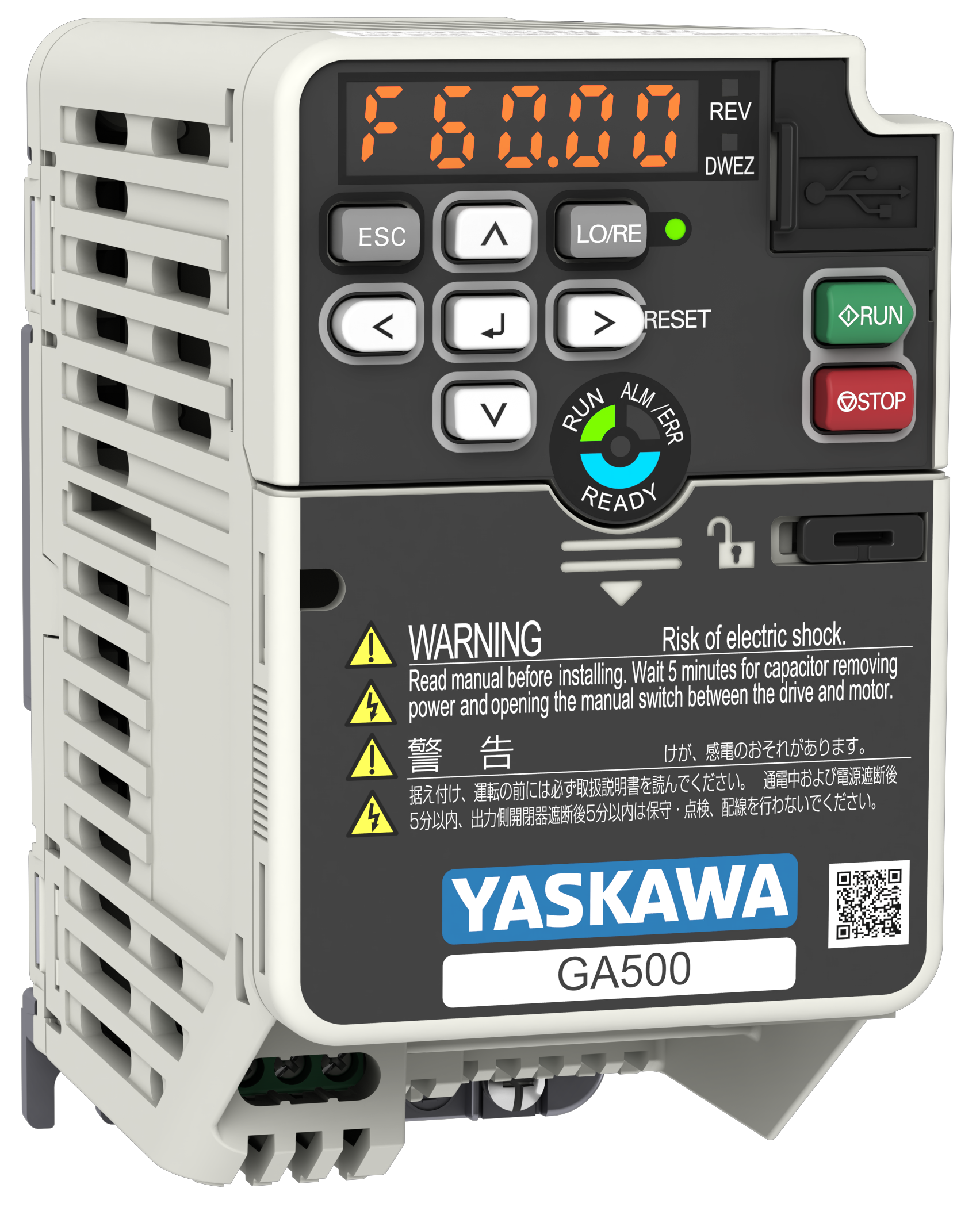

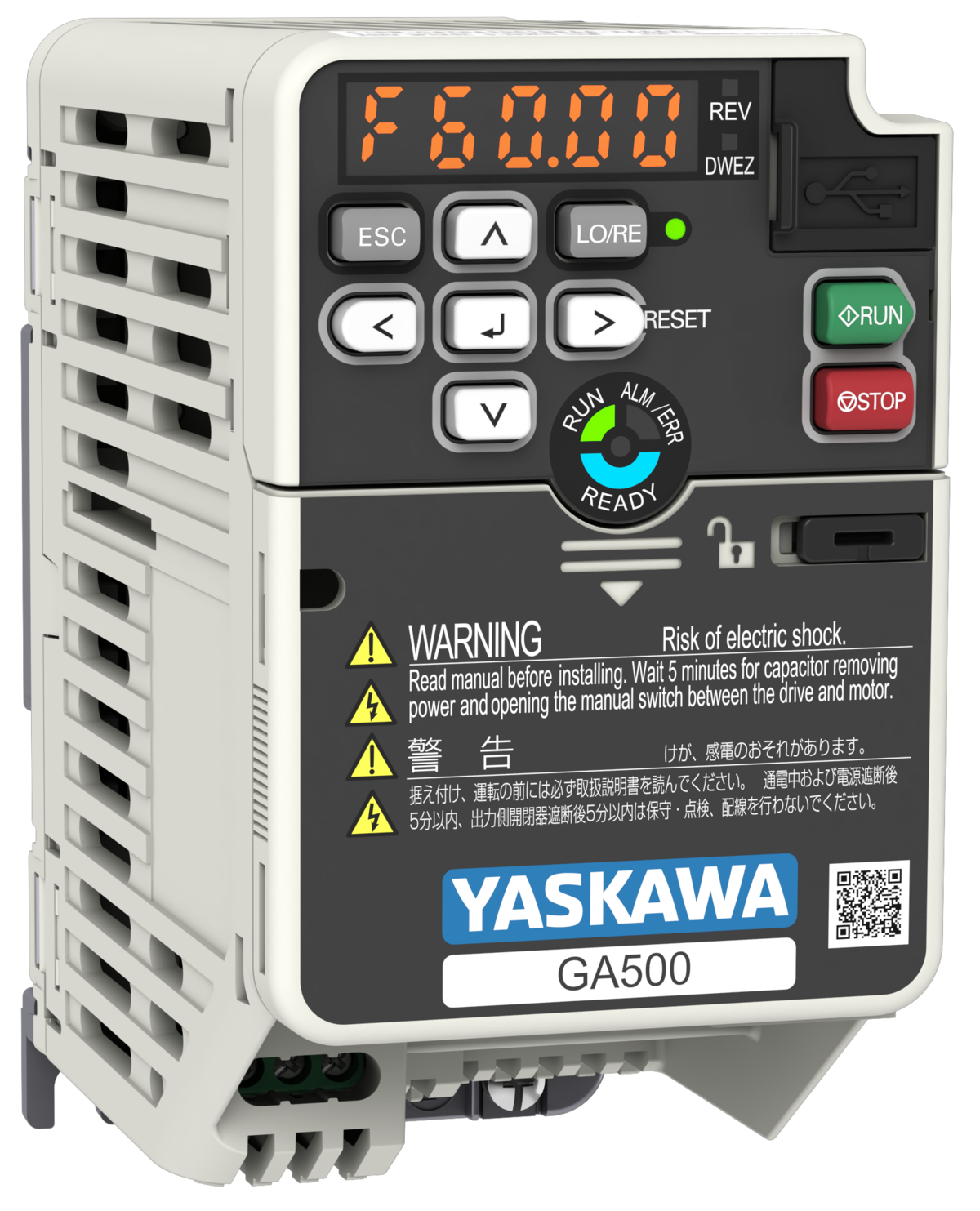

Variadores GA500
Para aplicaciones industriales
GA500 - Equilibrando la potencia a la perfección
Integración simplificada del sistema
Los variadores GA500 están diseñados para integrarse fácilmente en sistemas y maquinaria. Al combinar compatibilidad de red, funciones centradas en la aplicación y excelentes opciones de personalización junto con una facilidad de uso inigualable, el GA500 minimiza el esfuerzo necesario para realizar sus trabajos de automatización.
Instalación y configuración rápidas
Las unidades GA500 incorporan una serie de funciones que eliminan la necesidad de periféricos. Junto con un cableado sencillo y funciones inteligentes para completar una configuración básica en sólo 5 minutos, esto reduce en gran medida el tiempo y los gastos que conlleva tener un sistema en funcionamiento.
Mayor rendimiento de la máquina
Al incorporar las últimas tecnologías de control de motores de inducción, de imanes permanentes y de reluctancia síncrona, los variadores GA500 ofrecen un rendimiento de control superior con un consumo de energía mínimo.
Funcionamiento seguro
os variadores GA500 están diseñados para ofrecer un rendimiento fiable. Su robusto diseño con placas de circuito impreso revestidas permite el funcionamiento a 50 °C sin reducción de potencia, mientras que las funciones de supervisión de la máquina y la predicción integrada de la vida útil evitan fallos repentinos. De este modo, el GA500 garantiza un funcionamiento seguro y evita pérdidas de producción.
GA500 - flexibilidad, facilidad de uso y un diseño sostenible ofrecen la mejor propuesta de valor para tu aplicación.
Facilita la vida
El variador GA500 incorpora funciones de valor añadido y características inteligentes que ofrecen ventajas a lo largo de todo el ciclo de vida de una máquina o instalación. No importa si se trata de la selección del variador a través del diseño, la instalación, la puesta en marcha o la resolución de problemas, el GA500 hace la vida más fácil.
Los ventiladores de refrigeración sólo funcionan cuando es necesario. Se minimiza la contaminación y se prolongan los intervalos de mantenimiento.

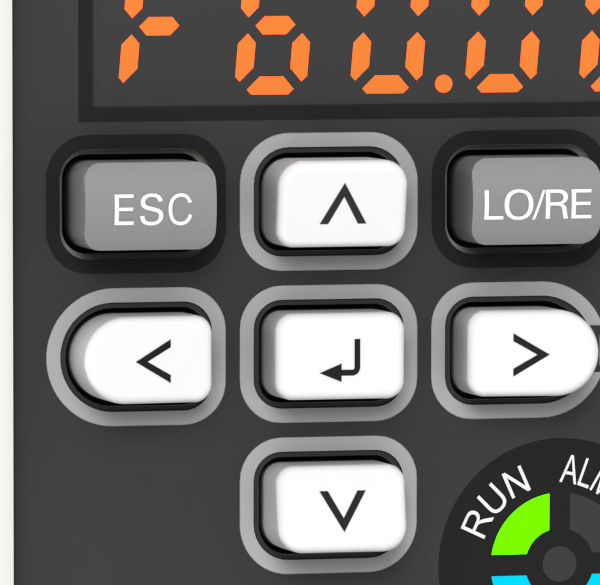

La pantalla LED brillante y los botones táctiles hacen que la navegación por los menús sea fácil e intuitiva. El teclado extraíble puede servir como unidad de copia de seguridad o copia de parámetros.
Los menús y parámetros se organizan y nombran como en cualquier otro accionamiento Yaskawa, lo que reduce los gastos de formación.
Conéctese fácilmente a su PC o dispositivo móvil para programar, supervisar o solucionar problemas del GA500.
El GA500 puede funcionar a altitudes de hasta 4.000 m y en entornos con altas temperaturas de hasta 60 °C. Las placas de circuito impreso revestidas protegen la unidad contra el polvo y la humedad.
Diseño sin mantenimiento durante 10 años para un funcionamiento prolongado sin problemas.

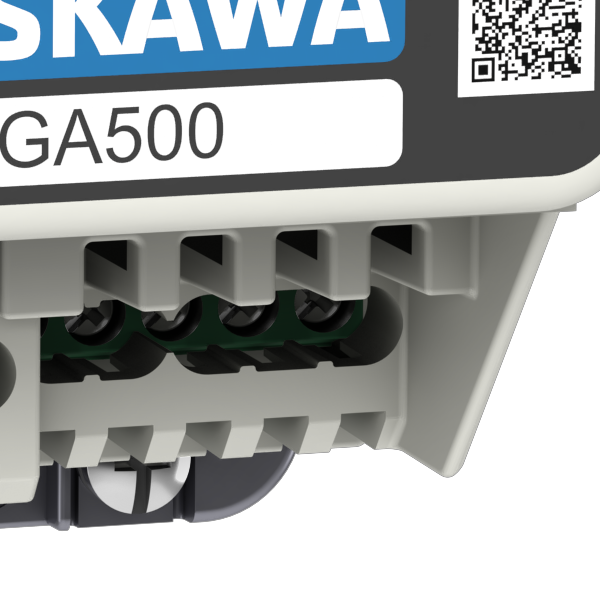

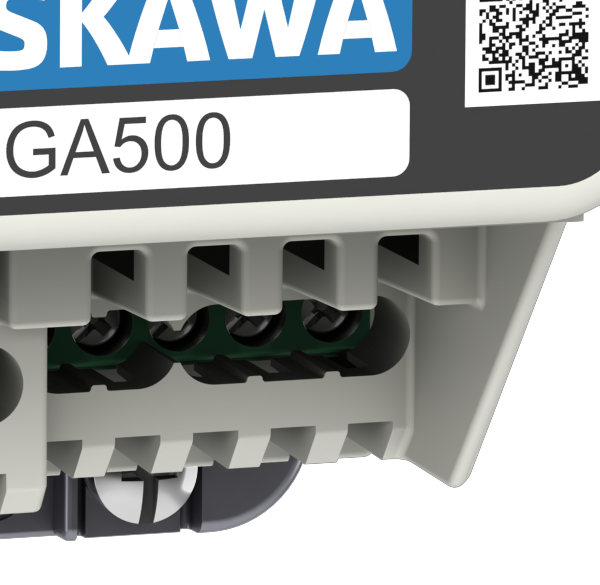

Crea fácilmente conexiones duraderas y fiables sin necesidad de reapretarlas.
Manejar la energía regenerativa con un número mínimo de piezas externas.
Conecta el circuito principal y los cables del motor en el menor tiempo posible sin quitar ninguna cubierta.
Fácil cumplimiento de las normas mundiales y diseño simplificado de la máquina gracias a la reducción del número de piezas.
La fuente de alimentación interna proporciona 150 mA adicionales para su uso con sensores externos, eliminando así la necesidad de una fuente de alimentación independiente.

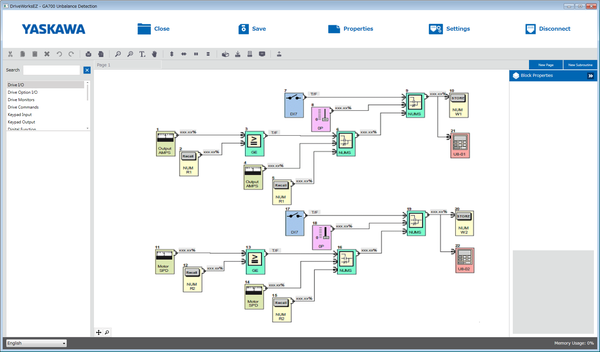

El entorno de programación integrado para personalizar las funciones del accionamiento puede sustituir a los controladores externos.
Simplifique el cableado y mantenga operativo el sistema de control, incluso en modo de espera o en caso de corte del suministro eléctrico.
El régimen de servicio normal permite el funcionamiento de un motor de un tamaño superior en aplicaciones de par variable.
Los indicadores de vida útil de los componentes principales evitan pérdidas de producción por averías repentinas.

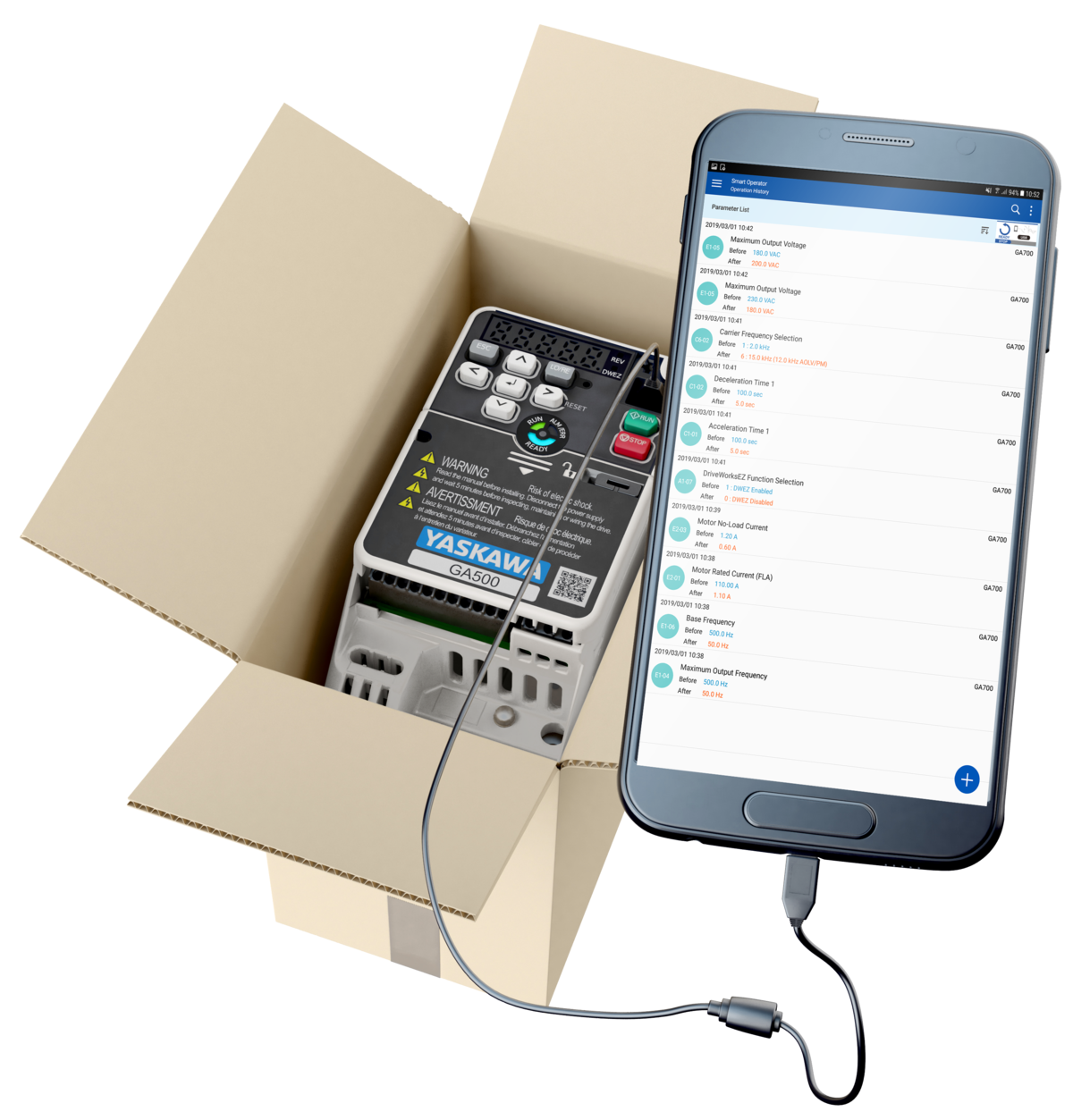

Programación sin alimentación

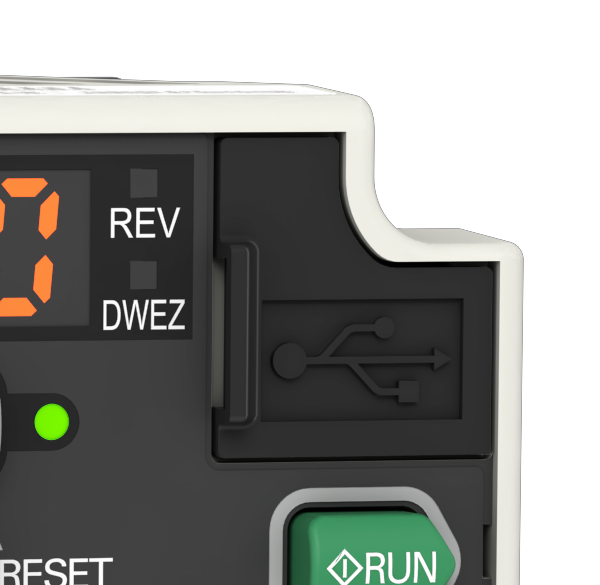

El GA500 se puede programar sin ninguna fuente de alimentación conectada, incluso mientras la unidad está todavía en la caja. Basta con conectarlo al puerto USB de un PC o a cualquier dispositivo USB sobre la marcha, iniciar la programación y disfrutar de la sencilla puesta en marcha.

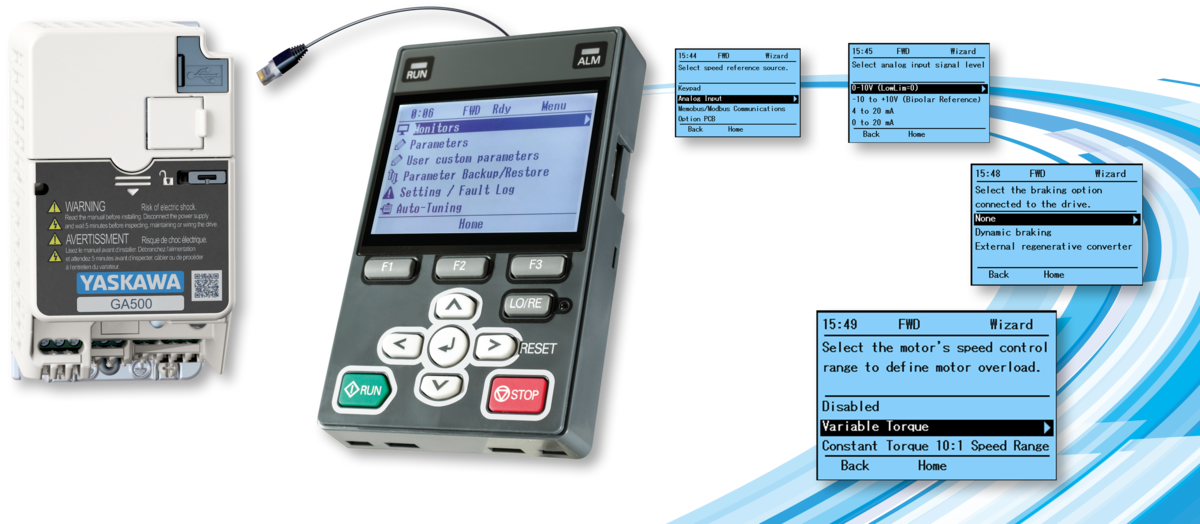

Teclado LCD (opcional)
Funciones adicionales
Los variadores GA500 pueden programarse y manejarse con un teclado gráfico externo de alta resolución. La compatibilidad con 13 idiomas, el asistente de configuración y la intuitiva estructura de menús de texto completo simplifican la configuración del accionamiento y ahorran un tiempo valioso.
-
Función de copia para 4 conjuntos de parámetros
-
Registro de datos en tarjeta Micro-SD
-
Reloj en tiempo real
-
Disponible con Bluetooth para conectar un dispositivo móvil
-
Función de copia de seguridad automática
-
Conexión de cable RJ45 estándar
Asistente de configuración
El asistente de configuración reduce el tiempo de configuración a un par de minutos. Guía al usuario a través de la configuración básica mediante preguntas sencillas que no requieren ningún conocimiento de los parámetros del accionamiento, ahorrando así un tiempo valioso.
Integración de redes sin esfuerzo
Los variadores GA500 admiten las principales comunicaciones industriales y topologías de conexión para adaptarse a una gran variedad de redes de automatización de fábricas. Los bloques de funciones probados y verificados permiten una implementación de red rápida y sin complicaciones.

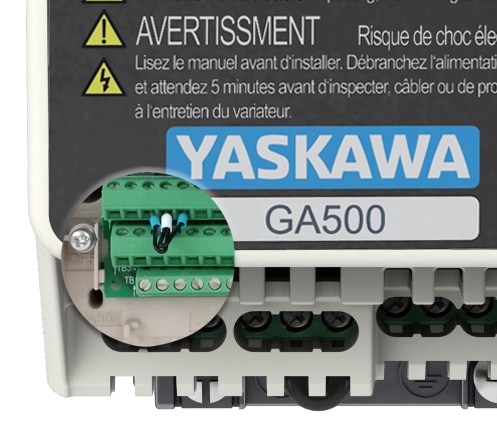

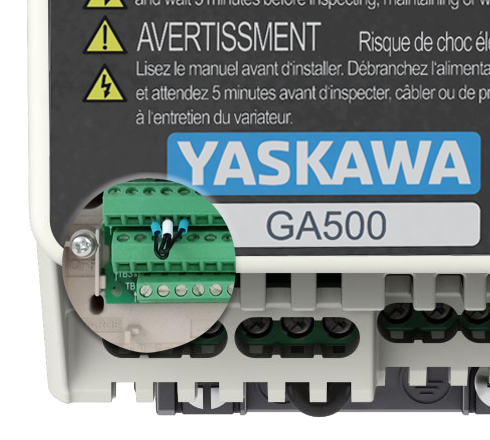

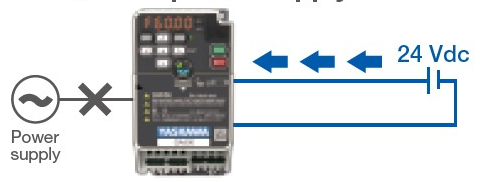

Entrada de +24 V CC integrada
Cuando se alimenta el GA500 a través de la entrada de alimentación de control de 24 V CC integrada, la comunicación de red puede mantenerse incluso durante la pérdida de alimentación principal, lo que permite una supervisión continua y un arranque más rápido cuando se recupera la alimentación.
Integración asequible de redes

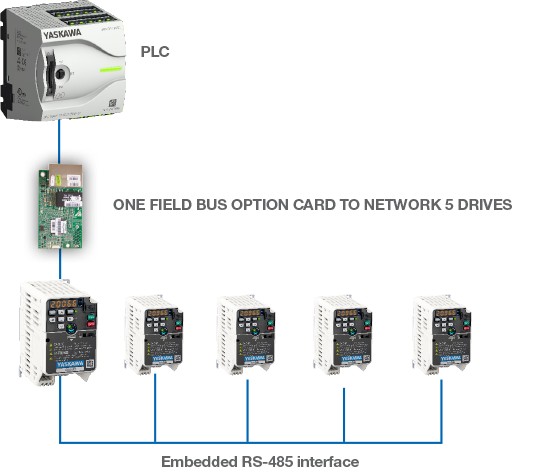

Con una sola tarjeta opcional de bus de campo se puede acceder hasta a cinco unidades GA500, lo que proporciona una solución rentable con menos esfuerzo de cableado.
Fácil integración en tu red
- Compatible con las principales redes y topologías
Ahorro de costes gracias a los protocolos integrados
-
Protocolo RS‑485 MEMOBUS/Modbus
-
velocidades de comunicación de 115.2 kbit/s
Uno para todos

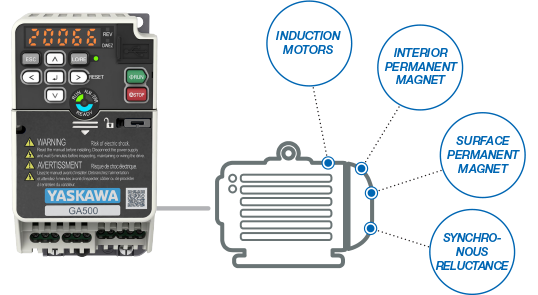

El GA500 controla con precisión motores de inducción, de imanes permanentes y de reluctancia síncrona, proporcionando la versatilidad necesaria para ejecutar una gran variedad de aplicaciones con un solo variador. Con el nuevo modo EZ Vector, el GA500 puede controlar todos estos tipos de motores sin necesidad de realizar grandes ajustes.
Un variador para varias aplicaciones
-
Control de par y velocidad cero en bucle abierto de motores de imanes permanentes
-
Funcionamiento de motores de inducción, de imanes permanentes y de reluctancia síncrona con un solo tipo de accionamiento
-
Frecuencia de salida de 590 Hz
-
Alta frecuencia de conmutación para un funcionamiento silencioso del motor
-
Ahorro de tiempo y configuración sin problemas de cualquier motor sin necesidad de Auto-Tuning

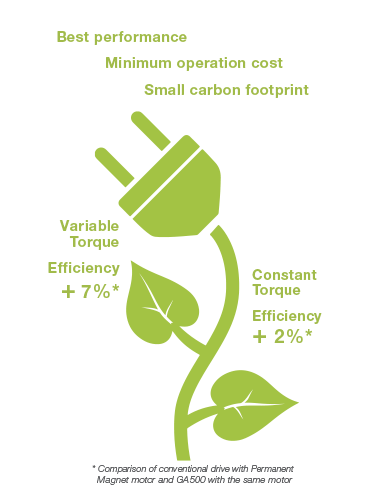

Eficiencia energética

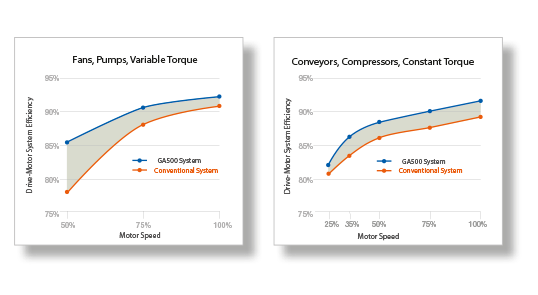

Al reducir al mínimo las pérdidas por conversión, el GA500 funciona con una eficiencia extraordinaria de hasta el 98,5%. Además, el sofisticado control del motor hace funcionar los motores con la máxima eficiencia en aplicaciones industriales que van desde simples ventiladores o bombas hasta compresores, cintas transportadoras y mucho más.
Los variadores GA500 ofrecen un enorme potencial de ahorro energético al funcionar sus aplicaciones con la máxima eficiencia.
Soluciones de instalación flexibles
Independientemente de si coloca el accionamiento en un armario eléctrico, en una pared, en un entorno limpio o en un entorno hostil, el diseño flexible del GA500 permite un funcionamiento fiable en una gran variedad de condiciones ambientales.

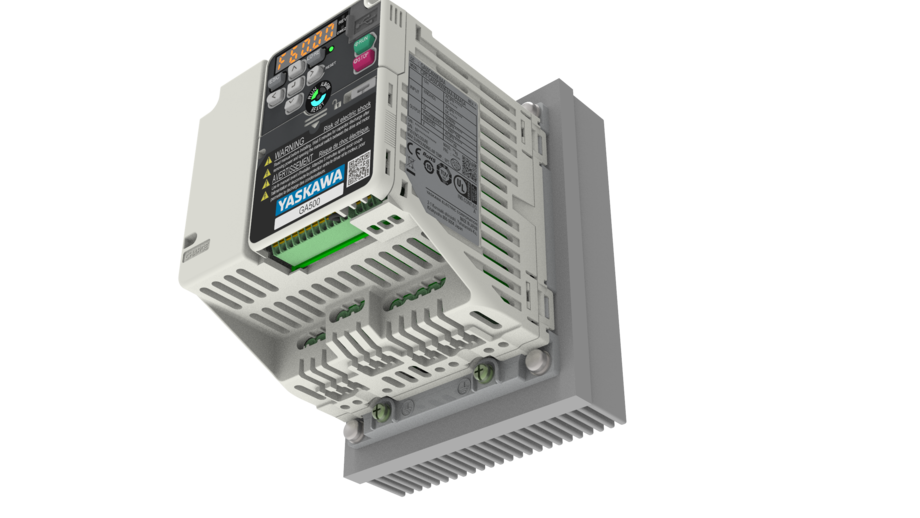

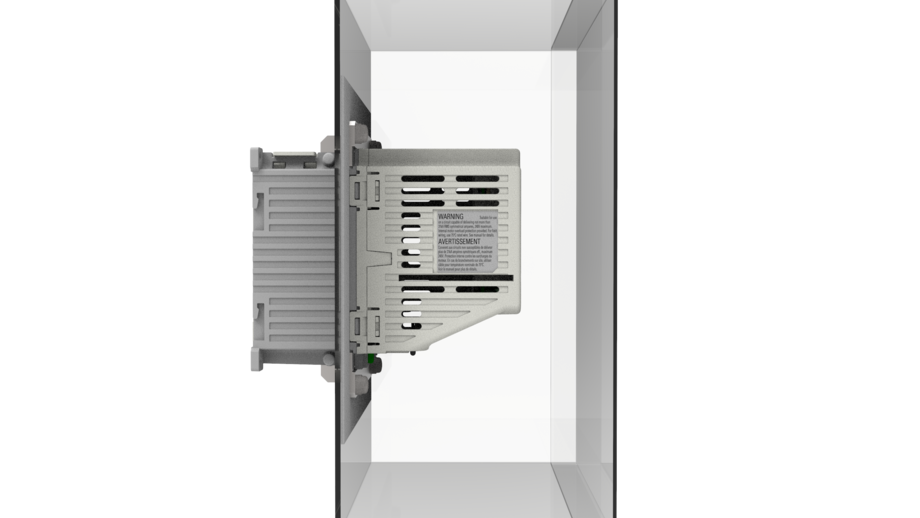

Montaje del disipador térmico externo
Con el kit de anillo opcional, el GA500 puede instalarse fácilmente con el disipador térmico fuera del armario. De este modo, en muchos casos el 77% de la pérdida de calor se desplaza fuera del panel, lo que permite utilizar paneles más pequeños, reducir la refrigeración del panel o instalar más equipos en el mismo panel.
El menor flujo de aire en el interior del panel contribuye además a reducir la contaminación por polvo y prolonga los intervalos de mantenimiento.

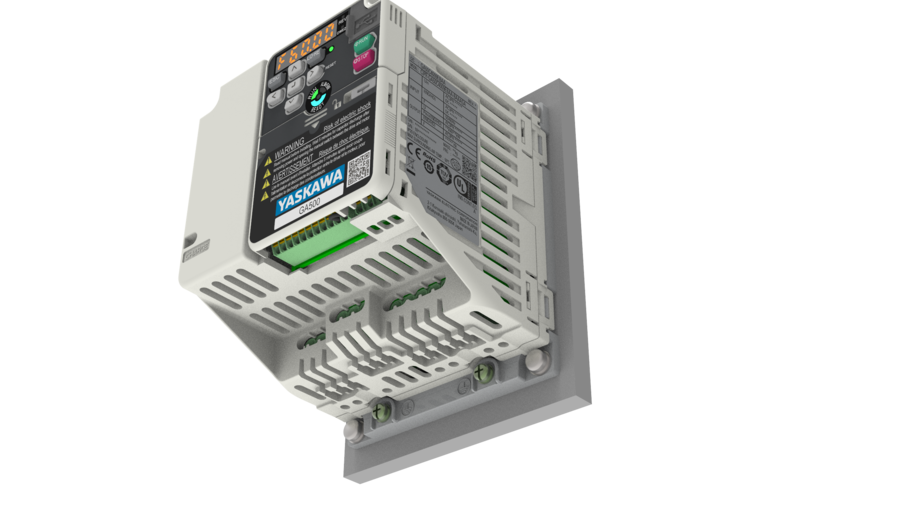

Variadores sin aletas

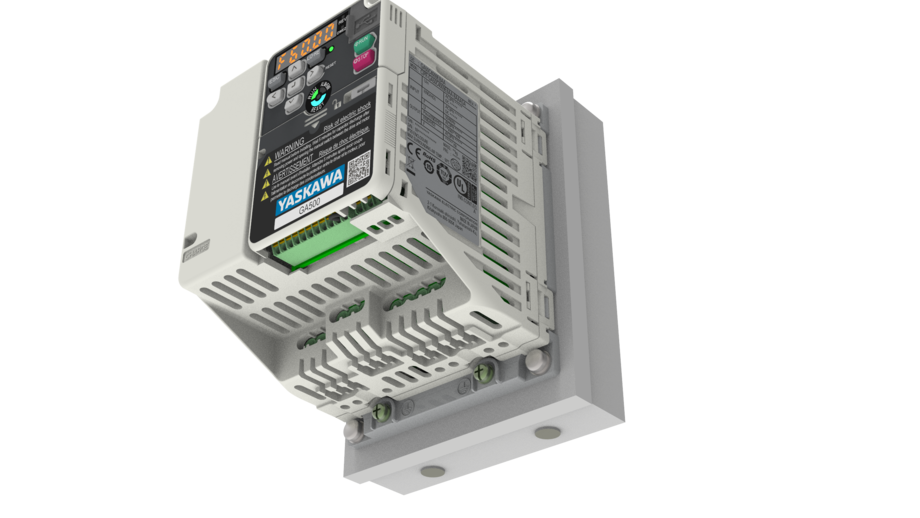

El tipo GA500 Finless está hecho para montarse en disipadores de calor externos, enfriadores de agua o cualquier otro tipo de disipador de calor. Esta gran flexibilidad amplía la libertad de los diseñadores de máquinas y permite una integración perfecta con una gran variedad de conceptos de refrigeración de máquinas.
Montaje adosado
El GA500 se puede montar uno al lado del otro con cableado de entrada inferior para reducir el tamaño del armario.

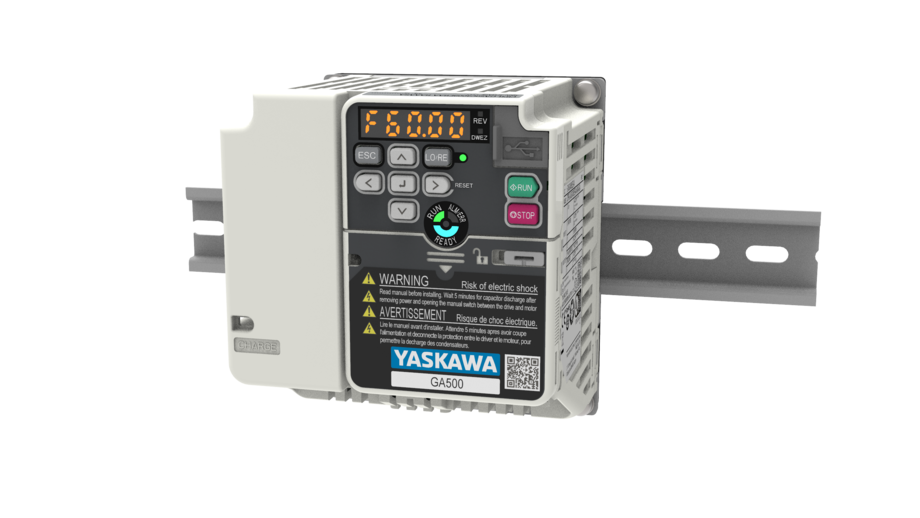

Montaje en carril DIN
Los variadores GA500 de hasta 4 kW pueden encajarse fácilmente en un carril DIN mediante un accesorio opcional, lo que ahorra un tiempo valioso durante la instalación.

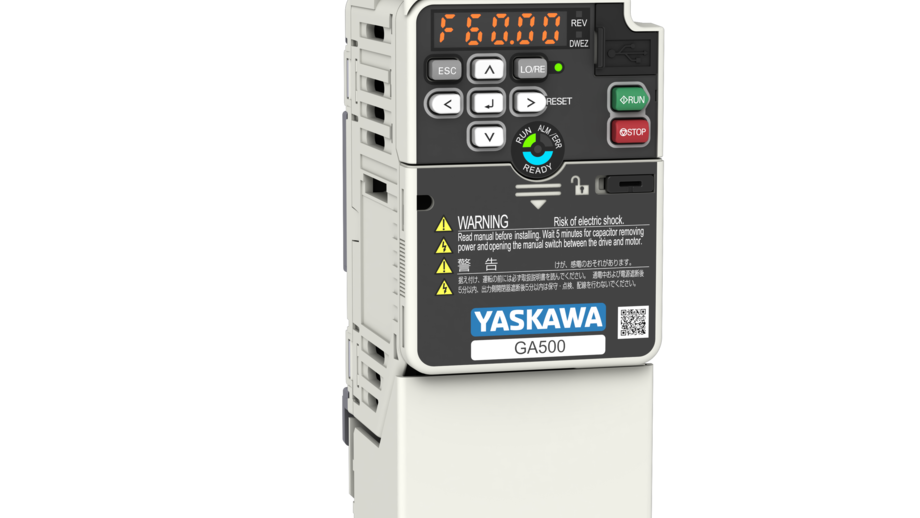

Kit UL Tipo 1
Para instalaciones que requieren conformidad UL tipo 1, el GA500 puede actualizarse simplemente con un kit mecánico.
Opciones integradas

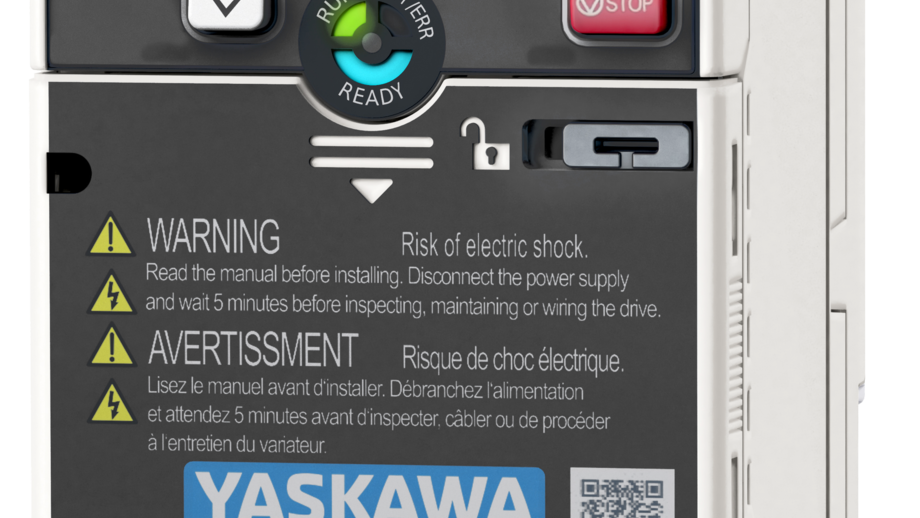

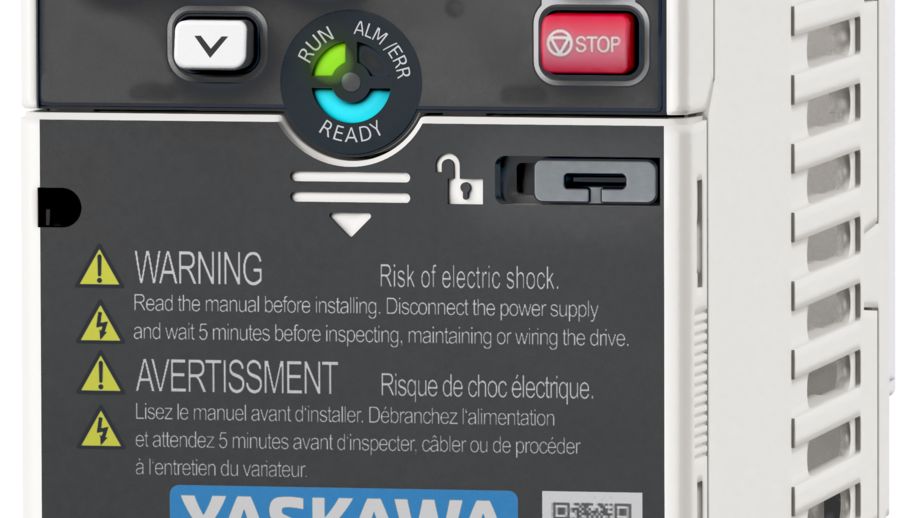

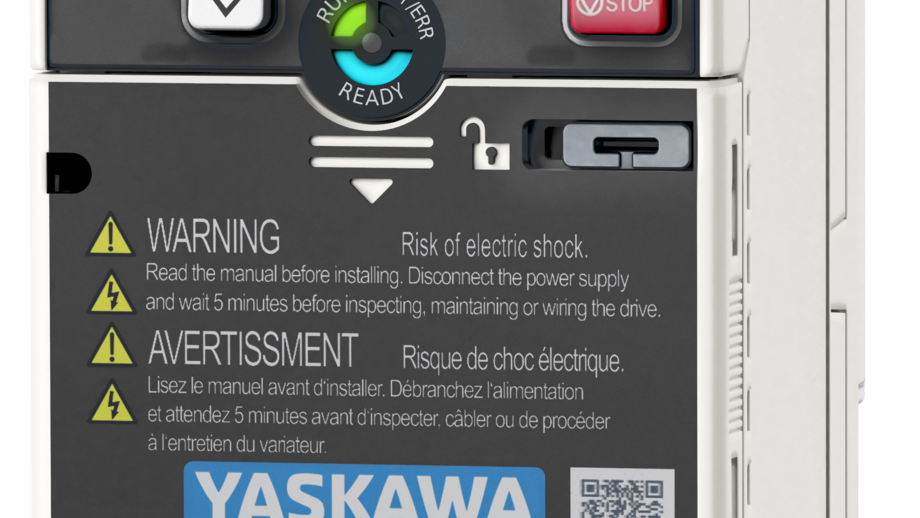

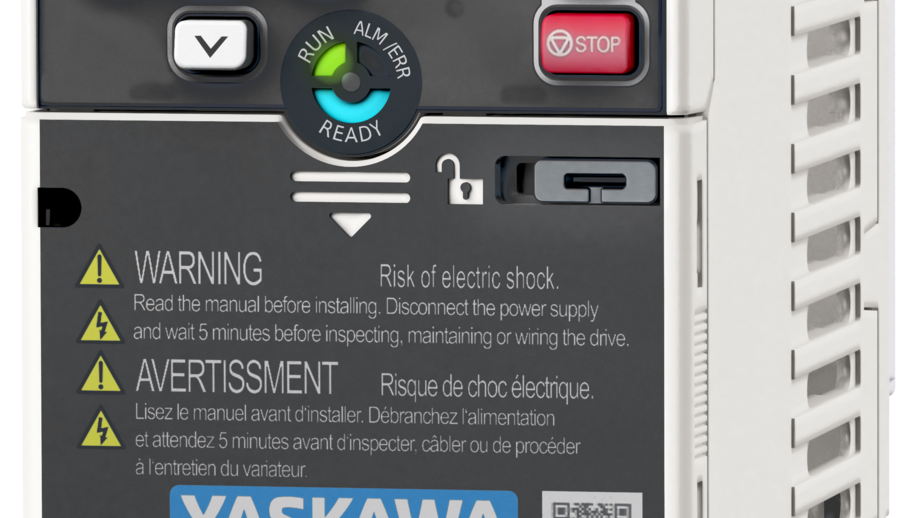

El GA500 está disponible con y sin filtro CEM integrado. Ambas versiones ocupan el mismo espacio y sólo se diferencian en la profundidad.
Robusto
Diseñado para 10 años de funcionamiento sin mantenimiento, el GA500 está fabricado para resistir incluso las condiciones más duras y exigentes.
Placa de circuito revestida
Las placas de circuito impreso revestidas de serie protegen los componentes electrónicos del polvo o la humedad y garantizan un funcionamiento fiable incluso en entornos difíciles (IEC 60723-3-3, 3C2, 3S2).
Amplia gama de temperaturas ambiente
Los variadores GA500 pueden funcionar con seguridad a temperaturas ambiente de entre -10 y 60 °C. Hasta 50 °C, los accionamientos ni siquiera tienen que reducirse y pueden funcionar a plena potencia.
Resistente a las vibraciones
Los variadores GA500 pueden suministrarse con una opción de mayor resistencia a las vibraciones. De este modo, las ventajas de GA500 pueden aprovecharse incluso en aplicaciones móviles o de otro tipo con un alto nivel de vibraciones sin sacrificar la fiabilidad.
Aplicaciones de alta velocidad
Frecuencia de salida de hasta 2000 Hz
Con una frecuencia de salida máxima de hasta 590 Hz, el GA500 cubre una amplia gama de aplicaciones. Si se requieren velocidades más altas, la gama de frecuencias de salida puede ampliarse hasta 2000 Hz. Esto, unido a la gran capacidad de sobrepar y a la total capacidad de control mediante bus de campo, convierte al GA500 en una excelente elección para aplicaciones de husillo en el sector del metal o la madera, pero también para centrifugadoras y otras aplicaciones de alta velocidad.
Mantenimiento predictivo
Autodiagnóstico del variador
El GA500 supervisa constantemente el desgaste de sus principales componentes. Si un componente alcanza su vida útil prevista, se activa una alarma y se puede preparar e instalar su sustitución antes de que se produzca una avería. Se evita la parada repentina del proceso y se asegura la producción.
Prevención de averías en las máquinas
El GA500 puede utilizarse para detectar el estado de una máquina o aplicación. Mediante la evaluación de señales como la tensión, el par o la corriente, puede detectar condiciones anormales como filtros obstruidos, falta de lubricación y otras. Se activa una alarma a tiempo para evitar averías repentinas y pérdidas de producción.
Seguro

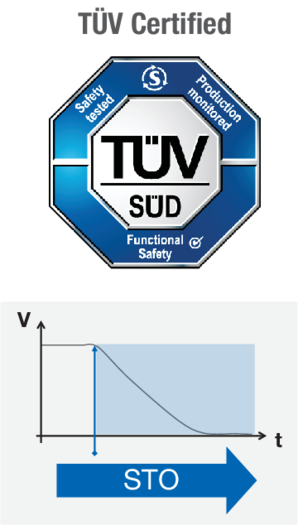

Seguridad funcional integrada

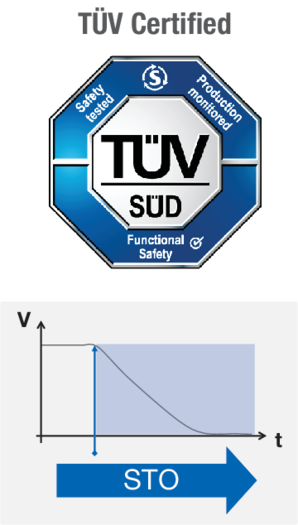

Con la función STO (desconexión de par segura, SIL3/PLe) de doble canal incorporada, el GA500 proporciona las herramientas adecuadas para integrar fácilmente en la máquina funciones de parada de emergencia, incluso cuando se requieren niveles elevados de reducción de riesgos.
Descargas
¿Ya sabes lo que necesitas?
Si ya sabes lo que necesitas y sólo quieres asegurarte de que te ofrecemos el GA500 del tamaño perfecto, ve al configurador de accionamientos. También encontrarás los datos técnicos y las descargas que puedas necesitar, ya sean archivos CAD para diseñar tu máquina, manuales, archivos CAE, folletos o software.
